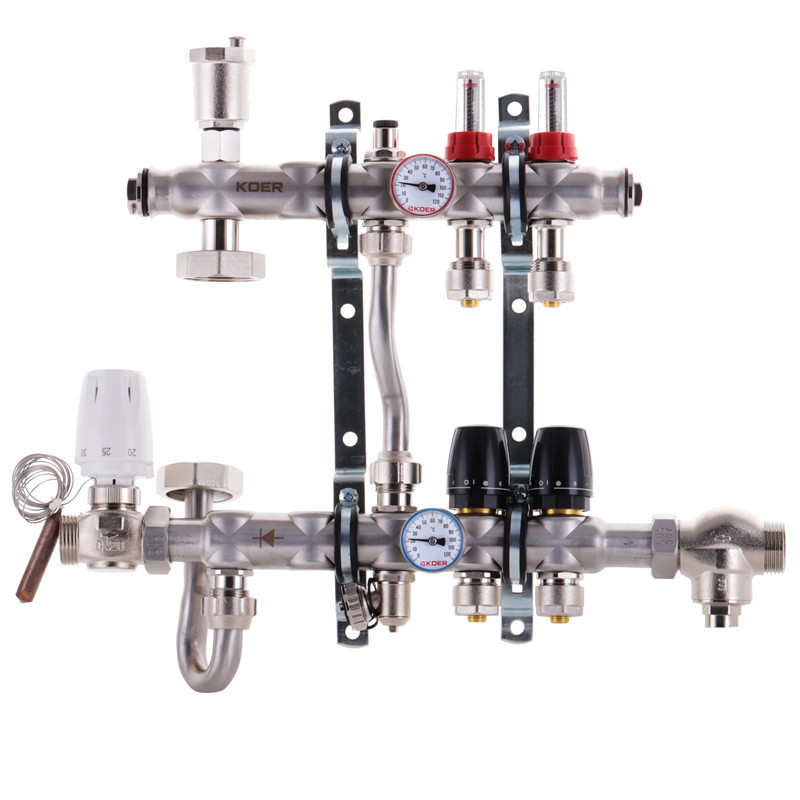

Колектор Koer KR.S1011-02 з вбудованим змішувальним вузлом 1"х2 SUS304 та євроконусами 3/4-16

Всі продукція торгової марки "KOER" виробляється на новітньому обладнанні Чеського заводу "Dieffenbacher-cz". Купуючи товар торгової марки "КОЕР" Чехія, ви матимете високу якість за прийнятною ціною.

Колектори для теплої підлоги — основний механізм розподілу та контролю параметрів теплоносія в системі. Від того, наскільки якісно та точно працює колектор, а також, яким додатковим функціоналом він має, залежатиме стабільність і точність роботи водяної теплої підлоги.

Основне завдання колектора для теплої підлоги KOER — змішування й перерозподіл потоків теплоносія. Залежно від кількості теплових контурів і площі приміщення, колектори можуть мати різну кількість необхідних для під'єднання виводів.

Розподільний колектор зі змішувальним вузлом моделі KR.S1011, постачається повністю укомплектованим для спрощення монтажу системи. Ця модель колектора має бічне під'єднання праворуч або ліворуч. Колектор зібраний для під'єднання магістралей зліва. Для під'єднання колектора з правого боку потрібно:

1. Зняти термометри 1 та їхні склянки.
2. Ослабити накидні гайки кріплення «J»-трубки 2, насоса 3 і клапанів 4.
3. Зняти консолі кріплення колектора 5.
4. Викрутити заглушки для термометрів і на їхнє місце встановити склянки термометрів. Заглушки встановити замість знятих склянок термометрів.
5. Розгорнути на 180° трубку байпаса 6.
6. Встановити консолі кріплення 5.
7. Розгорнути на 180° насос з «J»-трубкою 2 і клапанами 4. Перед встановленням перевірте цілісність прокладок.
8. Затягнути всі гайки.
9. Вставити термометри 1 у склянки для термометрів.
